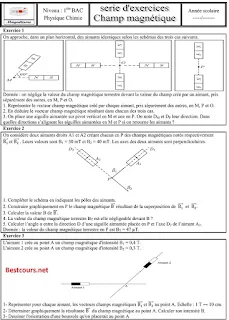

Exercices Champ magnétique-1 bac international
Exercices Champ magnétique ,première bac international international option francais , physique chimie.
exercices 1:
On considère deux aimants droits A1 et A2 créant chacun en P des champs magnétiques notés respectivementB1 et B2⃗ . Leurs valeurs sont B1 = 30 mT et B2 = 40 mT. Les axes des deux aimants sont perpendiculaires.
1. Compléter le schéma en indiquant les pôles des aimants.
2. Construire graphiquement en P le champ magnétique B résultant de la superposition de B1 et B2⃗.
3. Calculer la valeur B de B2.
4. La valeur du champ magnétique terrestre BT est-elle négligeable devant B ?
5. Calculer l’angle α entre la direction D d’une aiguille aimantée placée en P et l’axe D2 de l’aimant A2.
Donnée : la valeur du champ magnétique terrestre en P est BT = 47 µT
1. Compléter le schéma en indiquant les pôles des aimants.
2. Construire graphiquement en P le champ magnétique B résultant de la superposition de B1 et B2⃗.
3. Calculer la valeur B de B2.
4. La valeur du champ magnétique terrestre BT est-elle négligeable devant B ?
5. Calculer l’angle α entre la direction D d’une aiguille aimantée placée en P et l’axe D2 de l’aimant A2.
Donnée : la valeur du champ magnétique terrestre en P est BT = 47 µT
